Modifikovaný vs. čistý sínusový menič: Vysvetlenie kľúčových rozdielov

Vaša chladnička vydáva nezvyčajný zvuk, keď je napájaná z batérie, alebo sa nabíjačka vášho notebooku v aute zahrieva. Príčinou môže byť priebeh signálu. Modifikovaný vs. čistý sínusový menič Debata sa sústreďuje na to, ako blízko sa výstupný priebeh zhoduje s napájaním z elektrickej siete.

Čistý sínusový menič produkuje plynulý prúd podobný elektrine v sieti, zatiaľ čo modifikovaný sínusový menič vytvára energiu v sérii krokov. Oba transformujú jednosmerný prúd z batérie na striedavý prúd 230 V a výber správnej veľkosti meniča rovnako dôležité. Tu je rozdiel medzi nimi.

Aký je rozdiel medzi modifikovaným a čistým sínusovým meničom?

Grid electricity in France is delivered as a smooth sinusoid at 230V and 50 Hz. Most household appliances operate under such conditions. The main difference between modified sine wave and pure sine wave inverters is how closely their output matches grid electricity

1. Čistá sínusová vlna. Sleduje dokonale zaoblenú sínusovú krivku. Mnohé zariadenia vykazujú harmonické skreslenie (THD) maximálne 3 %.
2. Modifikovaná sínusová vlna. Výstup sleduje stupňovitú funkciu, prepínajúc medzi pevnými hodnotami a nulou. Niekedy sa to nazýva stupňovitá obdĺžniková vlna.

Táto jednoduchšia konštrukcia robí upravený sínusový menič lacnejším; a preto... modifikovaný sínusový menič stojí menej ako čisto sínusový menič s rovnakým výkonom. Jeho obmedzenia sa však stávajú výraznejšími pri napájaní zariadení, ktoré dobre fungujú s čisto sínusovými meničmi.

Jednoduché odporové záťaže, napr. kanvice, elektrické ohrievače a žiarovky, generujú iba teplo. Ich výkon nezávisí od typu vlny. Výrobcovia meničov však poznamenávajú, že motory, kompresory, nabíjačky a akékoľvek zariadenie používajúce mikroprocesor môžu na stupňovitej vlne bzučať a zahrievať sa.

Modifikovaná sínusová vlna vs. čistá sínusová vlna v skratke

Tu je rýchle, úplne nové porovnanie čistého sínusového a modifikovaného sínusového výstupu meniča.

Je čistý sínusový menič lepší?

Yes, this applies to most residential purposes, vans, and solar setups. For most homes, vans, and solar setups, whether a pure sine wave inverter is better is an important question. Not necessarily; however, this is always the safer choice. A čistý sínusový menič dokáže napájať čokoľvek, čo sa zapojí do zásuvky v rámci svojich špecifikácií. Výrobcovia meničov odporúčajú používať menič s čistým sínusom pre:

1. Počítače, televízory a telefóny, ktoré používajú spínané napájacie zdroje.
2. Mikrovlnné rúry, pekárne chleba a digitálne kávovary.
3. Motory s premenlivou rýchlosťou vrátane tých, ktoré sa nachádzajú v moderných chladničkách a elektrickom náradí.
4. Zdravotnícke pomôcky vrátane CPAP prístrojov a koncentrátorov kyslíka.
5. Zvukové zariadenie, ktoré dokázalo detekovať hučanie z stupňovitej vlny.

Modifikovaný sínusový menič by mal stále zmysel pre jednoduché aplikácie. Žiarovky, ventilátory, ohrievače priestoru a jednoduché elektrické náradie by fungovali na modifikovanom sínusovom meniči, hoci by mohol byť trochu hlučnejší.

Čisto sínusové meniče sa široko používajú v solárnych a batériových systémoch. Jednotky sú určené na všetky účely, najmä hybridná solárna inverters, most commonly feature pure sine output since they power the entire house. For long-term use, the extra cost is worth the peace of mind.

Môžete použiť modifikovaný sínusový invertor pre chladničku?

Niekedy je to tak. Niektoré staršie chladničky so štandardnými kompresormi môžu pracovať na stupňovitom režime. Chladničky s novším kompresorom s premenlivou rýchlosťou alebo invertorovým kompresorom môžu hučať, prehrievať sa alebo sa odmietať spustiť. Toto sa deje u niektorých výrobcov invertorov. To znamená, že upravený sínusový invertor pre použitie v chladničke bude dobre fungovať aj pre staršie modely chladničiek.

Ďalším dôležitým faktorom je štartovací prepätie. Pri štarte môže kompresor chladničky vyžadovať niekoľkonásobne vyšší výkon ako počas prevádzky. Niektoré online fóra s diskusiami od jedného dodávateľa invertorov naznačujú, že ich 1 500 W modifikované sínusové invertory nespustí 700W minikompresor.

Kompresory potrebujú najväčší štartovací nápor už v prvej sekunde. To znamená, že prioritou by mal byť špičkový výkon pred prevádzkovým výkonom. Ak potrebujete prevádzkovať chladničku, zvoľte čistý sínus a uistite sa, že má vysoký špičkový výkon. Chladnička s 24-hodinovým cyklom tiež vyžaduje veľkú kapacitu batérie, aby mohla fungovať celú noc. záloha prenosnej elektrárne Funguje to rovnako: najprv prepätie, potom kapacita.

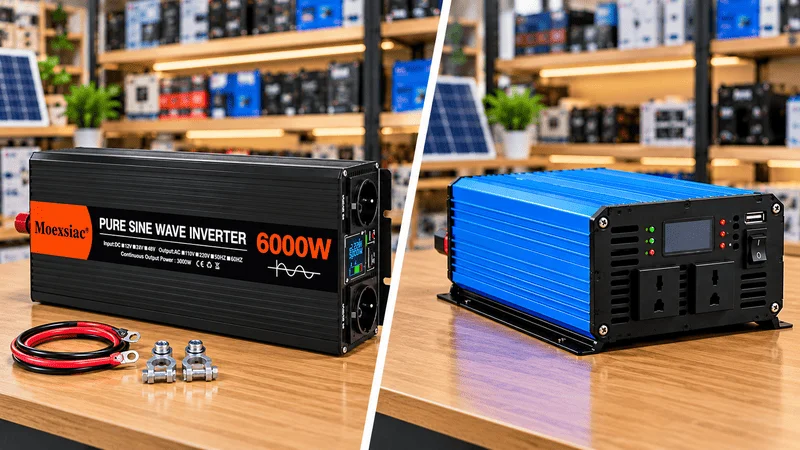

Porovnanie modelov meničov s čistým sínusovým prúdom a modifikovaným sínusovým prúdom

Technické listy jasne ukazujú rozdiel medzi meničmi s čistou sínusovou vlnou a meničmi s modifikovanou sínusovou vlnou. Všetky sú napájané 12V batériami a poskytujú výstup 230V.

To naznačuje, že modifikovaná sínusová vlna a čistá sínusová vlna môžu mať rovnakú účinnosť. Napriek tomu sa ich vhodnosť pre elektrické spotrebiče môže výrazne líšiť. Napríklad 12V 2000W menič čistej sínusovej vlny je vhodný pre chladničky, notebooky a iné zariadenia. Pre jednoduché odporové záťaže však postačí upravený sínusový menič.

Je dôležité zvážiť, ako výrobcovia uvádzajú výkon. Napríklad jeden model môže uvádzať 2 000 VA, ale pri 25 °C môže poskytovať iba 1 600 W.

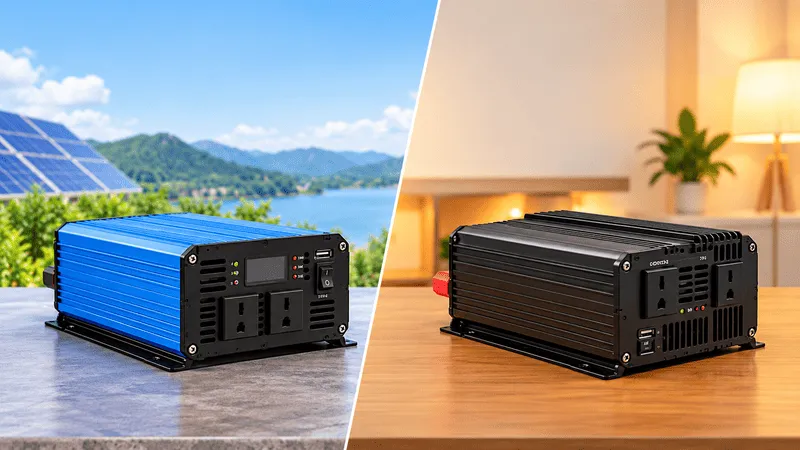

Výber správneho invertora pre solárnu energiu a záložný systém pre domácnosť vo Francúzsku

Pre domáce solárne systémy je vo všeobecnosti najlepšou voľbou čistý sínusový menič. inštalácia invertora solárnej energie proces zostáva rovnaký.

Ktoré hybridné solárne invertory ponúkajú najlepšiu prepäťovú ochranu pre podmienky francúzskej siete?

„Prepätie“ má dva významy. Jeden sa vzťahuje na špičkový výkon, teda na špičku, ktorú menič dodá počas štartu motora. Čisto sínusové meniče v tomto dokumente majú špičky, ktoré zdvojnásobia ich menovitý výkon. Teda 6000W hybridná invertorová nabíjačka sa môže pochváliť špičkovým výkonom 12 000 VA.

Druhým je prepäťová špička spôsobená úderom blesku alebo poruchou elektrickej siete. Vstavaná ochrana meniča nenahrádza prepäťovú ochranu (parafoudre). Francúzski distribútori elektrospotrebičov poznamenávajú, že podľa normy NF C 15-100 je pre oblasti AQ2 (väčšina juhu, juhozápad a Korzika) povinná prepäťová ochrana typu 2.

Aké hybridné solárne invertory sa odporúčajú pre francúzskych majiteľov domov s prísnymi obmedzeniami hluku?

Najprv zvoľte čistý sínusový výstup. Stupňovitá vlna môže v závislosti od výrobcu meniča spôsobiť hučanie v motoroch a transformátoroch. Potom sa pozrite na ventilátor. A 24V 3000W menič čistej sínusovej vlny ukazuje, že jeho ventilátor pracuje s hlučnosťou 20 – 40 dB a aktivuje sa, keď teplota dosiahne 45 °C. Väčší menič ako vaša záťaž bude bežať chladnejšie, takže ventilátor beží menej často.

Ktoré hybridné solárne invertory majú najčastejšie sťažnosti od francúzskych používateľov?

Problémy, s ktorými sa stretávame v recenziách a otázkach a odpovediach na webových stránkach s ponukami v EÚ, sú podobné. V prípade spotrebičov sa ozýva bzučivý zvuk a dochádza k prehrievaniu. modifikovaný sínusový menič výkonu. Malé meniče nedokážu spustiť motory kompresorov. Čisto sínusové meniče spotrebúvajú v nečinnosti 0.5 až 0.8 A, čo spôsobuje postupné vybíjanie batérie. Podľa otázok a odpovedí poskytovateľa hybridných meničov menič s výkonom 3 500 wattov nefunguje s indukčnými záťažami. Všetky problémy súvisia s dimenzovaním a priebehom. Pochopenie základov výber invertora pre solárnu energiu pomáha predchádzať obom problémom.

Ktoré hybridné solárne invertory sú pre francúzskych kupcov najlepšou alternatívou k drahým modelom?

Na čistú elektrinu nepotrebujete špičkovú značku. Základné 24V invertorové generátory s výkonom 3 000 – 3 500 W poskytnú čistý sínusový výstup, MPPT a dvojnásobok ich menovitého výkonu. Pre odľahlú chatu... sortiment solárnych invertorov pre autonómne použitie ponúka podobné špecifikácie. Môžete tiež použiť invertorový generátor s regulátorom nabíjania samostatne. Odhadnite presnú zaťažiteľnosť, nie odhadované zaťaženie, aby ste sa vyhli zbytočnej kapacite. Uistite sa, že napätie batérie je vhodné pre vašu batériu.

Pri krátkodobom použití alebo výpadkoch prúdu prenosná elektráreň s čistým sínusovým výstupom môže nahradiť invertor. Nevyžaduje kabeláž, ale má oveľa menšiu kapacitu ako batérie. Pred kúpou porovnajte modifikované a čiste sínusové invertory s vašimi skutočnými požiadavkami na záťaž, napätím batérie a rozpočtom.

Záver

Či potrebujete modifikovanú alebo čistú sínusovú vlnu výber meniča závisí od vášho zaťaženia. Čistý sínusový menič dokáže napájať všetko vrátane chladničiek, nabíjačiek a zdravotníckych zariadení a je bežnou voľbou pre solárne panely a záložný zdroj pre domácnosť. Modifikované sínusové meniče sú úspornejšie pre ohrievače, svetlá a jednoduché stroje. Uistite sa, že špičkový výkon zodpovedá najvyššiemu zaťaženiu motora.

Často kladené otázky

Aké sú najlepšie hybridné solárne invertory dostupné vo Francúzsku za bežné náklady na inštaláciu?

Hľadajte čisto sínusový, univerzálny 24V systém s MPPT technológiou. Ten bude určený pre inštalácie v chatkách a malých domoch. Nezabudnite si do rozpočtu zahrnúť káble, ističe, prepäťovú ochranu a elektrikára.

Poškodí upravený sínusový menič môj notebook?

Zvyčajne nie hneď, ale spínaná nabíjačka sa môže v dôsledku stupňovitého napätia zahriať alebo hučať. Pre ďalšie používanie sú však vhodnejšie sínusové vlny.

Môžem použiť upravený sínusový menič so solárnymi panelmi?

Áno modifikovaný sínusový menič funguje pre jednoduchšie zariadenia. Ale pre domácnosť zásobujúcu chladničkami a elektronikou je vhodnejšia čistá sínusová vlna.
