כדי לשמור על עירוניות מערכות ביוב תקינים ואמינים, הם זקוקים לבדיקות שגרתיות. צינורות תת-קרקעיים יכולים להיות סתומים, סדוקים, לסבול מחדירת שורשים וקורוזיה, בין היתר בעיות שקשה לאתר מעל פני הקרקע. כיצד בודקות עיריות צינורות ביוב? כפתרון מעשי, ביוב בדיקת מצלמה מאפשר לצוותים לבדוק את פנים הצינורות מבלי לחפור תעלות מיותרות. מצלמה ייעודית מצלמת צילומים חיים, ומאפשרת לצוותים למצוא פגמים ולהעריך את מצב הצינורות. תהליך זה מסייע לרשויות המקומיות להבין את מערכות הביוב שלהן ולקבל החלטות תחזוקה מושכלות.
בין אם מדובר בבחירת הכלים הנכונים או בפירוש נתוני בדיקה, תהליך שיטתי יכול לשפר את היעילות, למזער שיבושים ולתמוך בניהול מערכת הביוב לטווח ארוך. בדיקות תקופתיות יכולות גם לסייע לרשויות המקומיות לפתור בעיות מוקדם, לפני שהן מתפתחות לכשלים יקרים.
תוכן העניינים
איזה ציוד נדרש לבדיקת ביוב עירוני?
בדיקת ביוב עירונית דורשת ציוד ספציפי לבדיקת צנרת תת-קרקעית ולאיתור תקלות במדויק. הציוד המתאים תלוי בגודל הצינור, מרחק הבדיקה, נקודות הגישה ומצב הביוב.
מומלץ לפרויקט שלך
בעזרת כלי בדיקה מודרניים, צוותים יכולים לבדוק צינורות מבפנים מבלי לחתוך תחילה לתוך כבישים או מרחבים ציבוריים אחרים. יחד, כלים אלה יכולים להפוך את הבדיקות העירוניות בדיקת ביוב יעיל יותר ולעזור לענות על השאלה "כיצד עובדת בדיקת ביוב עם מצלמה עבור רשויות מקומיות?"
מצלמת בדיקת ביוב
כלי בדיקת הביוב העיקרי המשמש לצפייה בחלק הפנימי של צינורות ביוב תת-קרקעיים הוא מצלמת בדיקת ביוב. היא כוללת בדרך כלל ראש מצלמה עמיד למים, תאורה מובנה ועדשה איכותית המצלמת תמונות ברורות בסביבות עם תאורה חלשה ורטיבות. הצוותים מכניסים את המצלמה לתוך קו הביוב ומעבירים אותה דרכה תוך כדי שידור וידאו חי לצג מעל הקרקע.
הצילומים עוזרים לצוותים לאתר סתימות, סדקים, צינורות שבורים, חדירת שורשים, קורוזיה ובעיות אחרות. נתונים חזותיים אלה עוזרים לאנשי התחזוקה להעריך את תקינות מערכת הביוב ולקבוע האם יש צורך בניקוי, תיקון או החלפה. זה הופך את המצלמות למוקד משיכה. בדיקת ביוב עם מצלמה עבור עיריות.

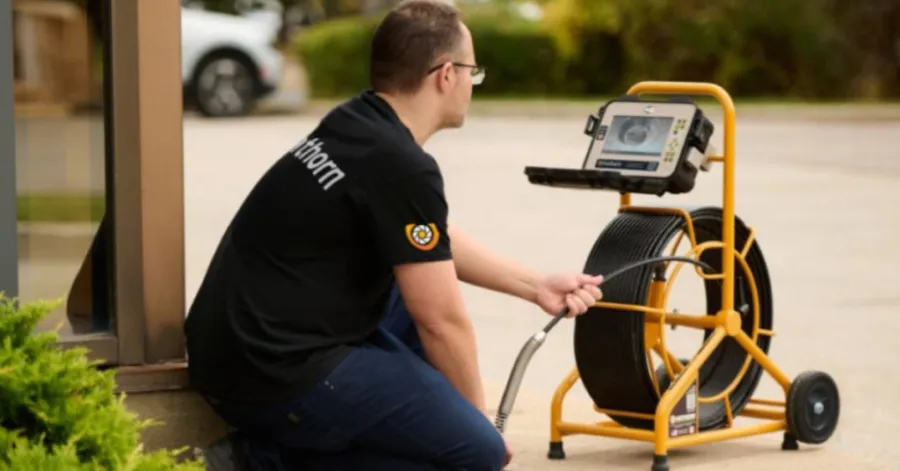

סליל מצלמה ומוט דחיפה
An מצלמת בדיקה ניתן להזיז בצינורות ביוב נגישים באמצעות סליל מצלמה ומוט דחיפה. מוט דחיפה גמיש מחבר את המצלמה לסליל ומאפשר למפעיל לכוון את המצלמה דרך הצינור. הסליל מבטיח שחרור של כמות נכונה של כבל ממכונת הכבלים ועוזר לארגן את הציוד במהלך הבדיקה. מערכות מוט דחיפה הן בדרך כלל בעלות ערך עבור קווי ביוב קטנים יותר ומרחקים קצרים יותר שבהם אין צורך בטרקטור מצלמה ממונע.
כיצד פועלת בדיקת מצלמת ביוב עבור רשויות מקומיות? המצלמה עוברת דרך הצינור כאשר תמונות מועברות לצג הבדיקה לצורך צפייה והקלטה. זה עוזר לרשויות המקומיות לבדוק צינורות ומאפשר לצוותים לבחון קטע ספציפי של הצינור ללא חפירה מיותרת.
סונדה ומאתר
כאשר מצלמה נעה דרך צינור ביוב, סונדה ומאתר יכולים לקבוע את מיקום המצלמה בביוב. הסונדה היא משדר קטן המחובר למצלמה, והמאתר קולט את אות המשדר מפני השטח. בדיקת מצלמת ביוב מועילה לרשויות המקומיות בכך שהיא מסייעת לצוותים למצוא את המצלמה ואת עומקה מתחת לפני השטח.
ידיעת המיקום המדויק של ליקוי יכולה להיות מועילה במיוחד כאשר עירייה צריכה לתקן או להחליף קטע פגום. במקום לחפור שטח גדול כדי למצוא את הבעיה, צוותים יכולים לאתר את אזור הבעיה שבו המצלמה זיהתה את הליקוי ולהתמקד שם. זה משפר את בדיקת קווי הביוב והופך את התחזוקה למדויקת יותר.
מערכת ניטור ורישום פיקוח
צג בדיקה מאפשר למפעיל לצפות בצילומי וידאו בזמן אמת ממצלמת הביוב כשהיא עוברת דרך הצינור. מערכת ההקלטה יכולה לאחסן את הצילומים הללו כדי שצוותי תחזוקה יוכלו לעיין בהם לאחר הבדיקה ולתעד את מצב הצינור. וידאו יכול לחשוף סתימות, סדקים, חדירת שורשים, קורוזיה, חיבורים שבורים או דולפים ובעיות מבניות אחרות. נקודה זו מסבירה כיצד בדיקת מצלמת ביוב פועלת עבור רשויות מקומיות.
רשויות מקומיות יכולות להשתמש ברשומות אלו כדי להשוות את מצב הצינורות לאורך זמן ולקבל החלטות בנוגע לניקוי, שיקום, תיקון או החלפה. הן גם מסייעות בתחזוקת רישומי בדיקה, שיכולים להיות בעלי ערך רב לניהול תשתיות ולהערכות עתידיות.

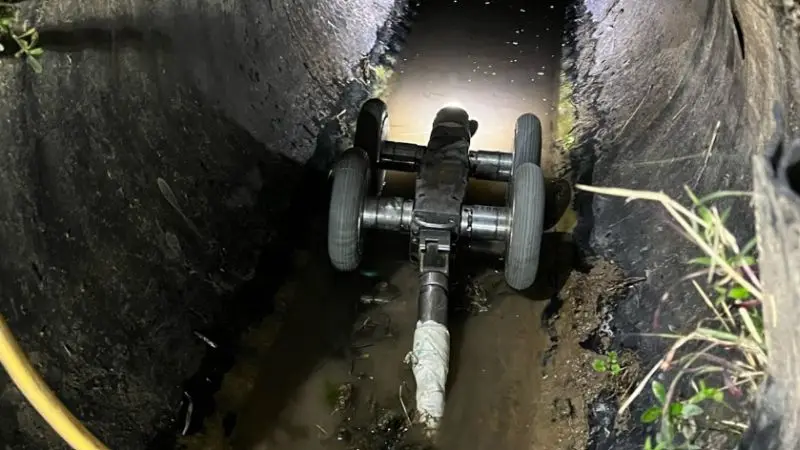

מערכות מצלמות אבטחה המותקנות על טרקטור
מערכות מצלמות אבטחה המותקנות על טרקטור נועדו לבדוק צינורות ביוב גדולים יותר ומקטעים תת-קרקעיים ארוכים יותר. חדר מותקן על טרקטור ממונע, אשר נדחף דרך הצינור, בעוד מפעיל שולט בטרקטור מרחוק מפני השטח. מערכות אלו יכולות לנוע למרחקים ארוכים ולספק וידאו מפורט של קווי ביוב עירוניים גדולים.
הם יעילים במיוחד במערכות איסוף גדולות ובצינורות גדולים מדי ו/או ארוכים מדי עבור התקנת מצלמת דחיפה בסיסית. הסרטון שצולם יכול לזהות חסימות פנימיות בצנרת ולעזור למשתמשים לאתר את הבעיה. ציוד זה יכול להגדיל את הערך של מצלמת ביוב בדיקות עבור רשויות מקומיות על ידי מתן אפשרות להערכה יעילה ומדויקת של תשתיות ביוב נוספות.

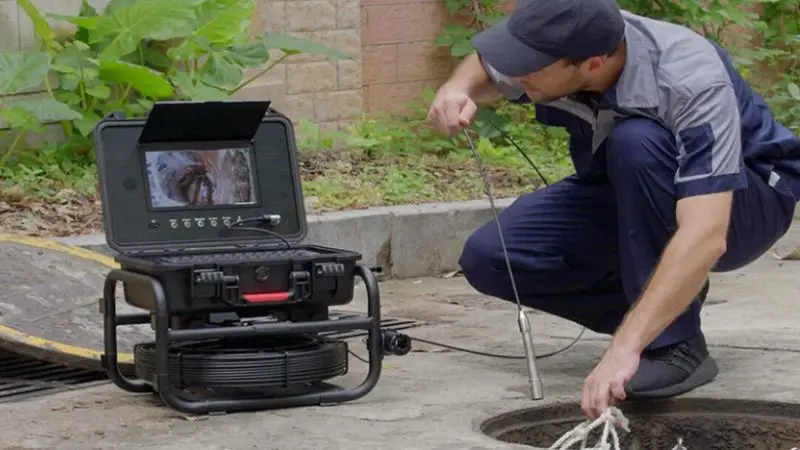

כיצד להשתמש במצלמת ביוב עבור מערכות ביוב עירוניות
נדרשים תכנון נכון, ציוד ותהליך בדיקה שיטתי ב מצלמת ביוב שימוש. צוותים עירוניים חייבים להכיר את מערכת הביוב ואיזו מערכת מצלמות תעבוד עבור הצינור. שיטה שיטתית מאפשרת לצוותים לצלם צילומים ברורים ולאתר בעיות במדויק. היא גם משפרת את יעילות בדיקות מצלמות הביוב על ידי מתן רישומים עקביים שיכולים לתמוך בתחזוקה ותיקונים.
תכננו את בדיקת הביוב
לפני הבדיקה, צוותי העירייה צריכים לעיין במפות ביוב קיימות, רישומי צנרת, נקודות גישה ודוחות בדיקה קודמים. מידע זה מסייע לצוותים להעריך איזה חלק של מערכת הביוב לבדוק ואיזה ציוד עשוי להיות נחוץ. על הצוותים גם לקבוע את גודל הצינור, אורכו, חומרו ומצבו הפנימי.
תכנון מסלול הבדיקה מסייע לשמור על ארגון העבודה ומונע עיכובים מיותרים. כמו כן, כדאי לקבוע האם נדרשת מצלמת דחיפה או מצלמה המותקנת על טרקטור עבור בדיקת טלוויזיה במעגל סגור של ביוב עבור רשויות מקומיות. מצלמת ביוב בדיקות ותכנון חשובים עבור רשויות מקומיות משום שהדבר עוזר לצוותים להבין את הצינור והתשתיות הנלוות לפני הבדיקה.
בחרו את המצלמה והציוד הנכונים
השמיים סוג הבדיקה הציוד תלוי בגודל צינור הביוב, אורכו ונגישותו. ניתן לבדוק קווים בקוטר קטן באמצעות מצלמת דחיפה וגליל גמיש; קווים עירוניים גדולים יותר עשויים לדרוש מערכת טלוויזיה במעגל סגור המותקנת על טרקטור. תאורה, צגים, ציוד הקלטה וסונדה עם מאתר עשויים להידרש גם כן כדי לאתר פגמים תת-קרקעיים במדויק.
כיצד ערים בודקות קווי ביוב? המצלמה צריכה להיות מדורגת לבדיקה בטמפרטורה גבוהה ולטמפרטורה גבוהה, ולתעד תמונות ברורות במהלך הבדיקה. הציוד הנכון עוזר לצוותים לצלם תמונות שימושיות ומפחית את הסבירות לפספס פגמים. בחירת הציוד היא חלק מרכזי במתודולוגיה בה משתמשות הרשויות המקומיות לסקר צינורות ביוב במקטעים שונים של מערכת הביוב העירונית.
גישה בטוחה לקו הביוב
בדיקות ביוב עירוניות עשויות לכלול גישה דרך בור תחזוקה, פתח תחזוקה או שערי גישה אחרים. על הצוותים לנקוט באמצעי זהירות ולסקור את האזור לפני פתיחה או כניסה. קווי ביוב עשויים להכיל גזים רעילים, שפכים מזוהמים ומפגעים אחרים, לכן על אנשי הבדיקה להצטייד בציוד בטיחות מתאים ולפעול לפי התקנות המקומיות.
במקרים רבים, ניתן לשלוט במצלמה עצמה מבחוץ לצינור, מה שמבטל את הצורך של אנשים להיכנס לביוב. גישה בטוחה לא רק מגנה על הציוד אלא גם מונעת נזק לתשתיות שכנות. הכנה לבדיקת הביוב העירונית היא חלק חשוב בתהליך ותומכת בעבודה יעילה על ידי צוות הבדיקה.
הכנס את מצלמת הביוב
לאחר שהצוותים הקימו את נקודת הגישה והציוד, הם יכולים להכניס את מצלמת ביוב בתחילת האזור המיועד לבדיקה. הכנס את המצלמה כראוי כדי למנוע נזק לראש המצלמה, לכבל או לצינור. באמצעות הצג, המפעיל יכול לאשר שהמצלמה שולחת תמונות חדות לפני שימשיך בהמשך התהליך.
מרכזו את המצלמה ככל האפשר כדי לספק תצוגה ברורה של דפנות הצינור והחיבורים. בהתאם לציוד, הצוותים יכולים לדחוף את המצלמה ידנית או באמצעות טרקטור ממונע. שיטה מבוקרת זו מאפשרת לצוותים להתחיל בדיקות טלוויזיה במעגל סגור של ביוב עבור רשויות מקומיות מבלי לאבד את התיעוד החזותי של הצינור.
הזז את המצלמה דרך הצינור
לאחר שהמצלמה נמצאת במקומה, המפעיל מקדם אותה באיטיות דרך קו הביוב תוך כדי צפייה בשידור חי. מהירות מבוקרת עוזרת למצלמה ללכוד תמונות ברורות יותר של קירות הצינורות ומפשטת את תהליך בדיקת הביוב העירוני. על המפעילים לשים לב ל... מצב הצינור ועוצרים כאשר הם נתקלים בחסימות גדולות, סדקים, חדירת שורשים או חריגות אחרות.
בעת הצורך, המפעיל יכול לשנות את כיוון או תנועת המצלמה לפני שימשיך. תוכנית בדיקה מתמשכת מסייעת לצוותים להכיר את האופן שבו ערים בודקות קווי ביוב ומספקת מידע מדויק יותר על מצבו של כל מקטע שנבדק.
ניטור ורישום של מצב הצינור
המצלמה נעה דרך הצינור ומביאה וידאו של פנים הביוב אל צג הבדיקה. המפעיל יכול לצפות ולתעד מצבים כגון הצטברות משקעים, סדקים, חלקים שבורים, חדירת שורשים, קורוזיה, מפרקים נפרדים וחסימות. ניתן להקליט את הצילומים כתיעוד ויזואלי ולסקור אותם לאחר הבדיקה.
הצוות יכול גם לתעד את מיקום המצלמה ולבצע כל תצפית רלוונטית במהלך הבדיקה. כל עוד הם מתועדים באופן עקבי, יהיה קל יותר להשוות את מצב הצנרת במהלך בדיקות עתידיות. זה גם מגביר את הערך של בדיקת מצלמות ביוב עבור רשויות מקומיות על ידי מתן תיעוד לתכנון תחזוקה, פרויקטים של שיקום וניהול תשתיות.
איתור פגמים ואזורי בעייתיות
אם המצלמה מזהה פגם, קריאות מרחק, ואם זמינים, סונדה ומאתר משמשות לחישוב מיקומו המשוער של הפגם. ניתן לעצור את המצלמה ליד אזור הפגם כדי לצלם תמונות תקריב ולקבוע את סוג הפגם. מיקום מדויק זה מסייע לצוותי התחזוקה להחליט האם יש צורך בניקוי, תיקון, שיקום או החלפה.
זה יכול גם לעזור למזער חפירות מיותרות, שכן לצוותים יש הבנה ברורה יותר של מיקום הבעיה. אחת הסיבות לכך שרשויות מקומיות משתמשות בבדיקות מבוססות מצלמה כדי להעריך תשתיות תת-קרקעיות ולתכנן עבודות תחזוקה עתידיות היא כדי לקבל את המידע הנכון.
תיעוד וארגון של ממצאי בדיקה
לאחר השלמת הבדיקה, על הצוות לאסוף את הסרטון, התצפיות, מיקומי הפגמים ומידע נוסף לקובץ הגיוני. רישום בדיקה. זה יכול לכלול את אזור הצינור שנבדק, תאריך הבדיקה, פגמים שנצפו, מדידות וצילומי וידאו של הבדיקה. רישומים מאורגנים מאפשרים לצוותי תחזוקה עירוניים לבחון את מצב הצינור בצורה יעילה יותר ולתעדף עבודות עתידיות.
הם יכולים גם לסייע בהשוואה של אותו קו ביוב אם הוא נבדק שוב. תיעוד טוב תומך בתחזוקת תשתיות לטווח ארוך ומשפר את תהליך בדיקת הביוב העירוני. בעזרת תיעוד נכון, נתונים שנאספו יכולים לתמוך בהחלטות תכנון תחזוקה ותיקון, כמו גם בהערכות ביוב עתידיות.

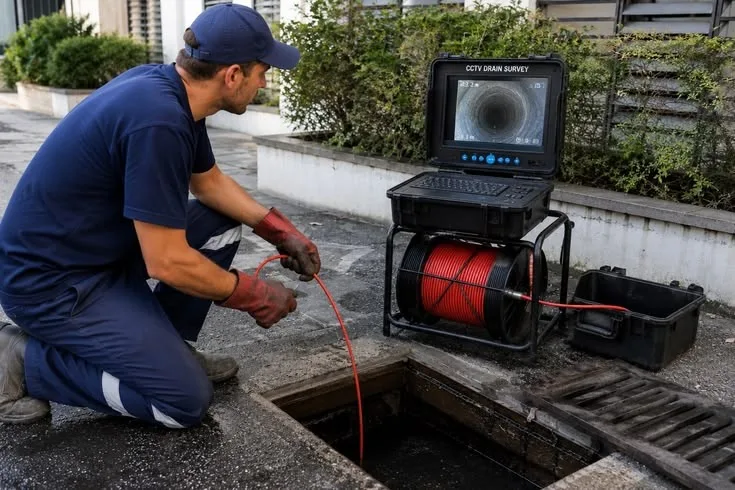

כיצד רשויות מקומיות מנתחות תוצאות בדיקת מצלמות ביוב
פעם אחת בדיקת ביוב עם מצלמה לאחר סיום הפרויקט, על הצוותים לנתח בקפידה את הצילומים. צוותי העירייה סוקרים את הסרטון כדי להעריך את מצב הצינור התת-קרקעי ולקבוע האם יש אזורים הזקוקים לתחזוקה.
תוצאות הבדיקה עשויות להצביע על בעיות מבניות, סתימות, חדירת שורשים, קורוזיה ועוד. עבור רשויות מקומיות, סקירת מידע זה היא קריטית משום שהיא תומכת בהחלטות צוות התחזוקה לגבי תיקונים, שיקום ובדיקות עתידיות כחלק מה... מצלמת ביוב בְּדִיקָה.
זיהוי ליקויים נפוצים בקווי ביוב
צוותים עירוניים בודקים פגמים נפוצים בצנרת ביוב באמצעות צילומי בדיקה. אלה יכולים לנוע בין סדקים ושברים ועד מקטעים שבורים ומפרקים פתוחים, כמו גם חדירת שורשים, קורוזיה, שקיעה ובעיות אחרות הנראות בקלות. ניתן להשהות או להשמיע שוב את הצילומים המוקלטים כדי לסקור אזורים מדאיגים ביתר פירוט ולקבוע האם פגם דורש בדיקה נוספת.
גילוי מוקדם יכול לסייע לרשויות מקומיות לטפל בבעיות הולכות וגדלות לפני שהן מתפתחות לגיבויים, דליפות או כשלים בצנרת. תהליך זה גם מבהיר כיצד רשויות מקומיות בודקות צינורות ביוב ומעריכות תשתיות תת-קרקעיות. זיהוי ליקויים מתבצע באופן עקבי כדי לפתח רישומי בדיקה אמינים, המאפשרים השוואה עם הערכות קודמות ועתידיות של אותו קו ביוב.
הערכת מצב מבני הצינור
צילומי בדיקה יכולים להעריך את המצב המבני הכללי של צינורות ביוב עירוניים. צוותים בודקים דפנות צינורות, חיבורים, חיבורים וחלקים אחרים של הצינור לאיתור בלאי או נזק. הם עשויים לחפש סימנים של עיוות, קורוזיה, סדקים, שברים ומפרקים נפרדים, בין היתר שעלולים לפגוע ביכולת התפקוד של הצינור. ניתן להשתמש בתוצאות כדי להחליט האם קטע מסוים של הביוב עדיין תקין או זקוק לשיפוץ או החלפה.
הערכת מצב מבני היא חלק קריטי בתהליך בדיקת הביוב העירוני מכיוון שהיא מספקת מידע התומך בתכנון תשתיות לטווח ארוך. רשויות מקומיות יכולות להשתמש בראיות בדיקה מוחשיות כדי לקבוע בצורה מדויקת יותר את מצב הצינור, במקום להסתמך אך ורק על גילו.
קביעת מיקומי חסימות
מצלמות CCTV יכולות לאתר סתימות וחסימות בתוך קו הביוב. הן יכולות לזהות שומן, משקעים, פסולת, עצמים זרים, צמיחת שורשים או חומרים אחרים בצינור שמאטים את זרימת השפכים. מדידות מרחק באמצעות מצלמה וציוד איתור יכולים לקבוע את המיקום המשוער של סתימה.
על ידי זיהוי המיקום, אנשי התחזוקה יכולים למקד את מאמצי הניקוי או הסילוק באזור הפגוע במקום לנקות שטח גדול יותר. יתרון מעשי אחד של בדיקת מצלמת ביוב עבור רשויות מקומיות הוא התועלת שלה בעת התמודדות עם גיבויים חוזרים או זרימות איטיות. עם המיקום המדויק של הסתימה מגיעה גם היכולת של הצוותים לתכנן מראש בדיקות עתידיות כדי לראות אם בעיות מבניות אחרות גורמות לחזרה על עצמן.
מדידת נזק והידרדרות
צוות העירייה יכול להשתמש בצילומי הבדיקה ובמידות שהוקלטו כדי לקבוע את רמת הנזק הנראה לעין או הבלאי של הצינורות. הצוותים יכולים לתעד את המיקום, הגודל והאופי של סדקים, שברים, קורוזיה, חדירת שורשים, בעיות חיבורים וכו'. מידע זה יכול לסייע בהבחנה בין בעיות קלות לאלו שעשויות להיות דחופות יותר. רישומי בדיקה ומדידות לאורך זמן יכולות גם להצביע על כך אם מתרחשת הידרדרות.
כדי להבין את הערך של מדידות מתועדות וראיות חזותיות לניהול תשתיות, חשוב להבין כיצד פועל תהליך בדיקת מצלמת ביוב עבור רשויות מקומיות. תוצאות הבדיקה עוזרות לאנשי התחזוקה להבין את מצבו של כל מקטע ביוב ולתזמן פעילויות תחזוקה נחוצות, במקום לבסס החלטות על הנחות.
תעדפו תיקוני ביוב
לאחר שיהיו לרשויות המקומיות תוצאות בדיקה, הן יכולות להשתמש בהן כדי לתעדף את מקטעי הביוב שיש לטפל בהם. צינורות עם חדירת שורשים נרחבת, סתימות חמורות או נזק מבני חמור עשויים לקבל עדיפות על פני צינורות עם נזק פחות חמור. קריטריונים לעדיפות לתיקון עשויים לכלול גם מיקום הצינור, חשיבות השירות, היסטוריית הבדיקה וההשפעה הפוטנציאלית של כשל. זה מאפשר לרשויות המקומיות למקד משאבים לאזורים הזקוקים לתחזוקה רבה יותר.
ערים משתמשות בתהליך זה כדי להעריך קווי ביוב ולהשתמש בנתוני בדיקה כדי לקבל החלטות קונקרטיות בנוגע לתשתיות. ניתוח צילומי מצלמה ומידע על פגמים מאפשרים לצוותי תחזוקה עירוניים ליצור תוכניות טובות יותר לתיקונים, שיקום והחלפה.
לעטוף
בדיקות מצלמות ביוב נותנות לרשויות המקומיות תמונה ברורה יותר של מצב מערכות הביוב התת-קרקעיות ועוזרות לצוותי התחזוקה למצוא בעיות בצורה יעילה יותר. כיצד בודקות עיריות צינורות ביוב? ללא חפירה דחופה, מצלמות יכולות לזהות סתימות, סדקים, חדירת שורשים, קורוזיה, חיבורים בעייתיים ובעיות אחרות. בעזרת תכנון נכון, ציוד מתאים, בקרת תנועת מצלמה, תיעוד טוב ובדיקות תקופתיות, ניתן להשיג תוצאות אמינות.
רישומי בדיקה מאורגנים גם מקלים על השוואת מצב הצינורות במהלך הערכות עתידיות. בדיקות מצלמה תקופתיות יכולות לתמוך בתחזוקה פרואקטיבית ולסייע לרשויות המקומיות לנהל את תשתית הביוב שלהן בצורה יעילה יותר. בסך הכל, ביוב... בדיקת מצלמה מספק מידע חזותי בעל ערך לקבלת החלטות מושכלות בנושא תחזוקת ביוב ותכנון תשתיות.
שאלות נפוצות
אז מהי בדיקת ביוב במצלמת גישה עבור רשויות מקומיות?
בדיקת מצלמת ביוב היא טכניקה המשתמשת במצלמה לבדיקת צינורות תת-קרקעיים במערכת ביוב עירונית. היא מאפשרת לצוותים לזהות סתימות, סדקים, שורשים, קורוזיה ובעיות מבניות מבלי לחפור את האזור באופן מיידי.
מה צריכה להיות תדירות בדיקת קווי הביוב העירוניים?
תדירות הבדיקה תלויה בחומר הצינור, במצבו, במיקום, בגילו ובהיסטוריה של הבעיות. יש לבדוק מקטעים ישנים יותר או בסיכון גבוה לעתים קרובות יותר כדי לבדוק אם יש בלאי.
איזה ציוד משתמשת העירייה כדי לבדוק את הביוב שלה?
ציוד אופייני בשימוש כולל מצלמות בדיקה, מוטות דחיפה, גלילי מצלמה, סונדים, מאתרים, צגים, מערכות הקלטה ומערכות מצלמות אבטחה המותקנות על טרקטור עבור קווי ביוב עירוניים גדולים יותר.
האם מצלמות ביוב מוצאות נזקים מתחת לאדמה?
כן. מערכות מצלמה מחפשות פגמים בצנרת ביוב, וסונדה ומאתר יכולים לקבוע את המיקום המשוער והעומק של אזור בעייתי ספציפי בצנרת הביוב.
כיצד בדיקת ביוב במצלמות יכולה לסייע לרשויות המקומיות?
בדיקת מצלמה היא כלי רב ערך בארגז הכלים של הרשות המקומית לאיתור בעיות נסתרות בצנרת, הגבלת חפירות מיותרות, מתן אפשרות לתכנון תחזוקה טוב יותר, תיעוד תשתית צנרת וקביעת סדרי עדיפויות לתיקון צנרת על סמך תוצאות בדיקת מצלמה בפועל.
