LED-PANELLYS
Model: HFPL24D-50/HFPL24D-50/HFPL14D-30
Dette er de originale instruktioner. Læs venligst alle manualinstruktioner omhyggeligt, inden du bruger produktet. VEVOR forbeholder sig retten til at fortolke vores brugermanual.
Udseendet af LED-fladpanellampen afhænger af det produkt, du har modtaget. Undskyld os, at vi ikke har informeret dig igen, hvis der er teknologiske eller softwareopdateringer til vores produkt.
LED-PANELLYS
SLUK ALTID FOR HOVEDSTRØMMEN FØR INSTALLATION
LÆS VENLIGST: Vigtig information før installation
Dette udstyr er kun beregnet til installation af kvalificeret personale. Installationen skal udføres i henhold til den gældende udgave af National Electrical Code og alle gældende statslige og lokale bygningsreglementer. Den endelige installation skal godkendes af den/de relevante kvalificerede el-/bygningsinspektør(er).
Forkert installation kan resultere i brand eller elektrisk fare. Sørg for, at strømmen til kredsløbet er afbrudt, før du installerer dette elektriske system.
- Gennemgå diagrammerne grundigt, og afbryd al strøm før installation for at undgå elektrisk stød.
- Må ikke monteres i nærheden af brandfarlige materialer eller elektriske varmeapparater.
- Lad ikke strømledninger røre en varm overflade.
- Armaturet er beregnet til indendørs og tørre steder. Må ikke anvendes udendørs.
- Armaturet skal installeres eller vedligeholdes af en kvalificeret elektriker eller en person, der er bekendt med armaturerne.
Trin til tænd/sluk-ledningsføring:
- Åbn dækslet til samledåsen.

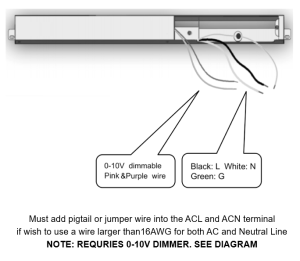

- Fjern den runde udslagsblanket, og tilslut røret eller kablet til ledningsboksen med de rigtige stik. AC-indgangen forbinder neutral til AC-N, ledningen forbindes til AC-L, og jord forbindes til den grønne ledning. Det anbefales at bruge 16-gauge pigtails fra klemrækken til de respektive strømforsyningsledninger.
- 0-10V dæmpbar ledningsføring.
- Tilslut lavspændingsledninger fra 0-10V dæmpningsenheden til klemrækkens respektive DIM+ og DIM-.

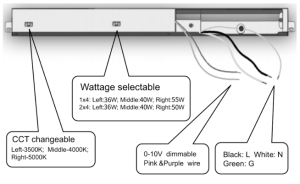

- Følgende figur (1) viser to kontakter. Den højre kontakt er strømjusteringen, som har tre indstillinger, der begynder at øge styrken fra venstre mod højre. Den venstre kontakt er farvetemperaturjusteringen, som har tre indstillinger, der ændrer farvetemperaturen 3500K/4000K/5000K fra venstre mod højre.
Universel spændingsdriver tillader drift ved 120V til 277V, 50 eller 60Hz. 0-10V styreledninger skal være klassificeret til minimum 300V.
INSTALLATION
Forsænket installationstrin:

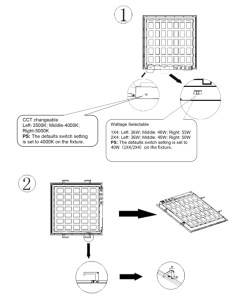

- Som vist på følgende figur (1): I visningen af tænd/sluk- og farvetemperaturkontakterne skal du flytte de to kontakter til den ønskede effekt og farvetemperatur.
- Drej klipsen 900 mod uret for at fastgøre panelet
- Tilslut driveren til strømkilden

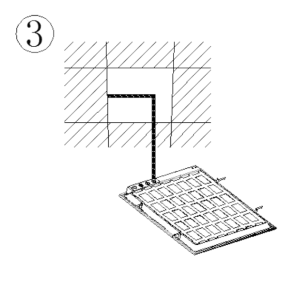

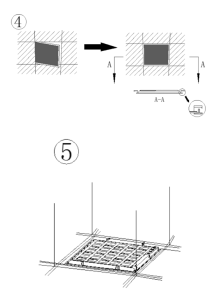

- Indsæt LED-panelet i T-skinnen med forsiden nedad, og juster panelet med kanten af T-skinnen
- Justér panelet til det rigtige sted
- "Monteringskrog er kun til positionering" eller tilsvarende, i format S24-L2
Lavet i Kina.
