Brugermanual til magnetisk boremaskine

MODEL: 8840/D8840/8850E/D8860

SIKKERHEDSADVARSLER

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan resultere i elektrisk stød, brand og/eller alvorlig personskade.

Gem alle advarsler og instruktioner til senere brug.

Sikkerhed på arbejdsområdet

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder inviterer til ulykker.
• Elværktøj bør ikke anvendes i eksplosive atmosfærer, såsom i brandfarlige væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støv eller dampe.
• Hold børn og omkringstående væk, mens du betjener et elværktøj. Distraktion kan få dig til at miste kontrollen.
• Før arbejdet med at binde håndjernene, skal kvinder bære pænt kvindetøj, langt hår skjult, og handsker er strengt forbudt. Når konstruktionen er færdig, skal kontakten slukkes, inden de går.

Elektrisk sikkerhed

• Elværktøjsstik skal passe til stikkontakten. Modificer aldrig stikket. Brug ikke adapterstik med jordforbundne elværktøjer. Umodificerede stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
• Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.
• Udsæt ikke magnetboremaskinen for regn eller våde forhold. Vand, der trænger ind i værktøjet, øger risikoen for elektrisk stød.
• Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller tage stikket ud af elværktøjet. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
• Når du bruger et elværktøj udendørs, skal du bruge en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
• Hvis det er uundgåeligt at bruge et elværktøj i et fugtigt miljø, skal du bruge en strømforsyning med fejlstrømsafbryder (GFCI). Brug af en GFCI reducerer risikoen for elektrisk stød.

Personlig sikkerhed

• Vær opmærksom, vær opmærksom på dine handlinger, og brug din sunde fornuft, når du bruger magnetboremaskinen. Brug ikke et elværktøj, hvis du er træt eller under påvirkning af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af elværktøj kan resultere i alvorlig personskade.
• Brug personlige værnemidler. Brug altid øjenbeskyttelse. Beskyttelsesudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn under passende forhold vil reducere personskader.
• Undgå utilsigtet start. Sørg for, at kontakten er i slukket position, før du tilslutter til en strømkilde og/eller batteripakke, løfter eller bærer værktøjet, og før du bærer elværktøj med fingeren eller tænder elværktøj med tændt kontakt, kan det føre til ulykker.
• Fjern enhver justeringsnøgle eller skruenøgle, før du tænder for elværktøjet. En skruenøgle eller en nøgle, der efterlades fastgjort til en roterende del af elværktøjet, kan resultere i personskade.
• Gå ikke for langt. Hold hele tiden ordentligt fodfæste og balance. Dette giver bedre kontrol over elværktøjet i uventede situationer.
• Klæd dig passende. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
• Hvis der er udstyr til tilslutning af støvudsugnings- og opsamlingsfaciliteter, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
• Lad ikke den fortrolighed, der er opnået ved hyppig brug af værktøj, få dig til at miste modet og ignorere sikkerhedsprincipperne for værktøj. En uforsigtig handling kan forårsage alvorlig skade på en brøkdel af et sekund.
• Dette produkt er ikke et legetøj. Opbevar det utilgængeligt for børn.
• Brug kun sikkerhedsudstyr, der er godkendt af en relevant standardiseringsmyndighed. Ikke-godkendt sikkerhedsudstyr yder muligvis ikke tilstrækkelig beskyttelse. Øjenbeskyttelse skal være ANSI-godkendt, og åndedrætsværn skal være NIOSH-godkendt for de specifikke farer i arbejdsområdet.
• Læg ikke værktøjet ned, før det er stoppet helt. Bevægelige dele kan gribe overfladen og trække værktøjet ud af din kontrol.
• Når du bruger magnetboremaskinen, skal du holde fast i værktøjet med begge hænder for at modstå startmomentet.
• Efterlad ikke værktøjet uden opsyn, når batteripakken er tilsluttet. Sluk værktøjet, og fjern batteripakken, før du forlader det.
• Personer med pacemakere bør konsultere deres læge(r) før brug – elektromagnetiske felter tæt på en pacemaker kan forårsage pacemakerinterferens eller pacemakersvigt.
• Advarslerne, forholdsreglerne og instruktionerne, der er beskrevet i denne brugsanvisning, kan ikke dække alle mulige forhold og situationer, der kan opstå. Operatøren skal forstå, at sund fornuft og forsigtighed er faktorer, der ikke kan indbygges i dette produkt, men skal tilvejebringes af operatøren.

Brug og pleje af elværktøj

• Tving ikke elværktøjet. Brug det korrekte elværktøj til din applikation. Det korrekte elværktøj vil gøre arbejdet bedre og mere sikkert til den hastighed, som det er designet til.
• Brug ikke magnetboremaskinen, hvis kontakten ikke tænder og slukker den. Ethvert elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
• Tag stikket ud af strømkilden og/eller fjern batteriet, hvis det kan aftages, fra elværktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer elværktøj. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for at starte elværktøjet ved et uheld.
• Opbevar inaktivt elværktøj utilgængeligt for børn, og lad ikke personer, der ikke er bekendt med elværktøjet eller disse instruktioner, betjene elværktøjet. Elværktøj er farligt i hænderne på utrænede brugere.
• Vedligehold elværktøj og tilbehør. Kontroller for skæv justering eller fastbinding af bevægelige dele, brud på dele og andre forhold, der kan påvirke elværktøjets funktion. Hvis det er beskadiget, skal elværktøjet repareres før brug. Dårligt vedligeholdt elværktøj forårsager mange ulykker.
• Hold skæreværktøj skarpt og rent. Korrekt vedligeholdte skæreværktøjer med skarpe skærekanter er mindre tilbøjelige til at binde og er nemmere at kontrollere.
• Brug magnetboremaskinen, tilbehøret og værktøjsbitsene osv. i henhold til disse instruktioner, og tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af elværktøjet til andre formål end det tilsigtede kan resultere i en farlig situation.
• Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader muliggør ikke sikker håndtering og kontrol af værktøjet i uventede situationer.
• Bekræft venligst spændingen før brug. Arbejdsspændingen er ikke mere end ±5%. Hvis den er mere end det, vil det forårsage motorbrænding og lækageulykker.
• Under konstruktionen skal du være opmærksom på at undgå, at vand trænger ind i motoren eller blokerer ventilationshullet, så motorens varmeafledningsevne ikke reduceres og den brænder ned.
• Vær opmærksom på sikkerheden af ​​det nederste lag af personale og varer, jernbjælke- og søjleboring samt bygningens struktur ved konstruktionen af ​​stålplader.
• Ved affjedring skal sikkerhedsselen være stramt spændt, og magnetboremaskinen skal være fastgjort for at forhindre pludselige strømsvigt forårsaget af ulykker.
• Skær ikke netledningen over eller skift stikket selv. Dette vil få maskinen til at brænde sammen.

Service

• Få en kvalificeret reparatør til at servicere magnetboremaskinen med kun identiske reservedele. Dette vil sikre elværktøjets sikkerhed.
• Under alle omstændigheder skal den startes i tomgang. Det er forbudt at starte med belastning for at undgå skader på maskinen. Vær opmærksom på magnetboremaskinens stabilitet, når du arbejder i stor højde, for at forhindre, at maskinen falder ned.
• Sørg for, at jordkablet er pålideligt jordet.
• Ved flytning skal magnetboremaskinen løftes for at forhindre beskadigelse af magnetbasen.
• Ved vedligeholdelse anvendes de originale dele for at sikre, at maskinen opnår den bedst mulige brugstilstand.
• Behold etiketter og navneskilte på værktøjet. Disse indeholder vigtige sikkerhedsoplysninger. Hvis de er ulæselige eller mangler, skal du kontakte VEVOR for at få dem udskiftet.

Vibrationssikkerhed

Denne magnetiske boremaskine vibrerer under brug. Gentagen eller langvarig eksponering for vibrationer kan forårsage midlertidig eller permanent fysisk skade, især på hænder, arme og skuldre. For at reducere risikoen for vibrationsrelaterede skader:

• Enhver, der bruger vibrerende værktøj regelmæssigt eller i længere tid, bør først undersøges af en læge og derefter have regelmæssige lægetjek for at sikre, at medicinske problemer ikke forårsages eller forværres af brugen. Gravide kvinder eller personer med nedsat blodcirkulation til hånden, tidligere håndskader, nervesystemlidelser, diabetes eller Raynauds sygdom bør ikke bruge dette værktøj. Hvis du oplever vibrationsrelaterede symptomer (såsom prikken, følelsesløshed og hvide eller blå fingre), skal du straks søge lægehjælp.
• Ryg ikke under brug. Nikotin reducerer blodtilførslen til hænder og fingre, hvilket øger risikoen for vibrationsrelateret skade.
• Brug egnede handsker for at reducere vibrationernes påvirkning på brugeren. Brug værktøj med den laveste vibration, når der er et valg.
• Medtag vibrationsfrie perioder hver arbejdsdag.
• Grib magnetboremaskinen så let som muligt (mens du stadig har sikker kontrol over den). Lad værktøjet gøre arbejdet.
• For at reducere vibrationer skal du vedligeholde værktøjet som forklaret i denne vejledning. Hvis der opstår unormale vibrationer, skal du straks stoppe med at bruge den.

Sikkerhed ved jordforbindelse

FOR AT FORHINDRE ELEKTRISK STØD OG DØDSFALD SOM FØLGE AF FORKERT JORDFORBINDELSE: Kontakt en kvalificeret elektriker, hvis du er usikker på, om stikkontakten er korrekt jordet. Modificer ikke det medfølgende netkabelstik.

Brug ikke opladeren, hvis netledningen eller stikket er beskadiget. Hvis den er beskadiget, skal den repareres af et serviceværksted før brug. Hvis stikket ikke passer i stikkontakten, skal en korrekt stikkontakt installeres af en kvalificeret elektriker.

MAGNETISK BORMODEL OG PARAMETRE

STRUKTURDIAGRAM

BETJENING OG BRUG AF MAGNETBOR

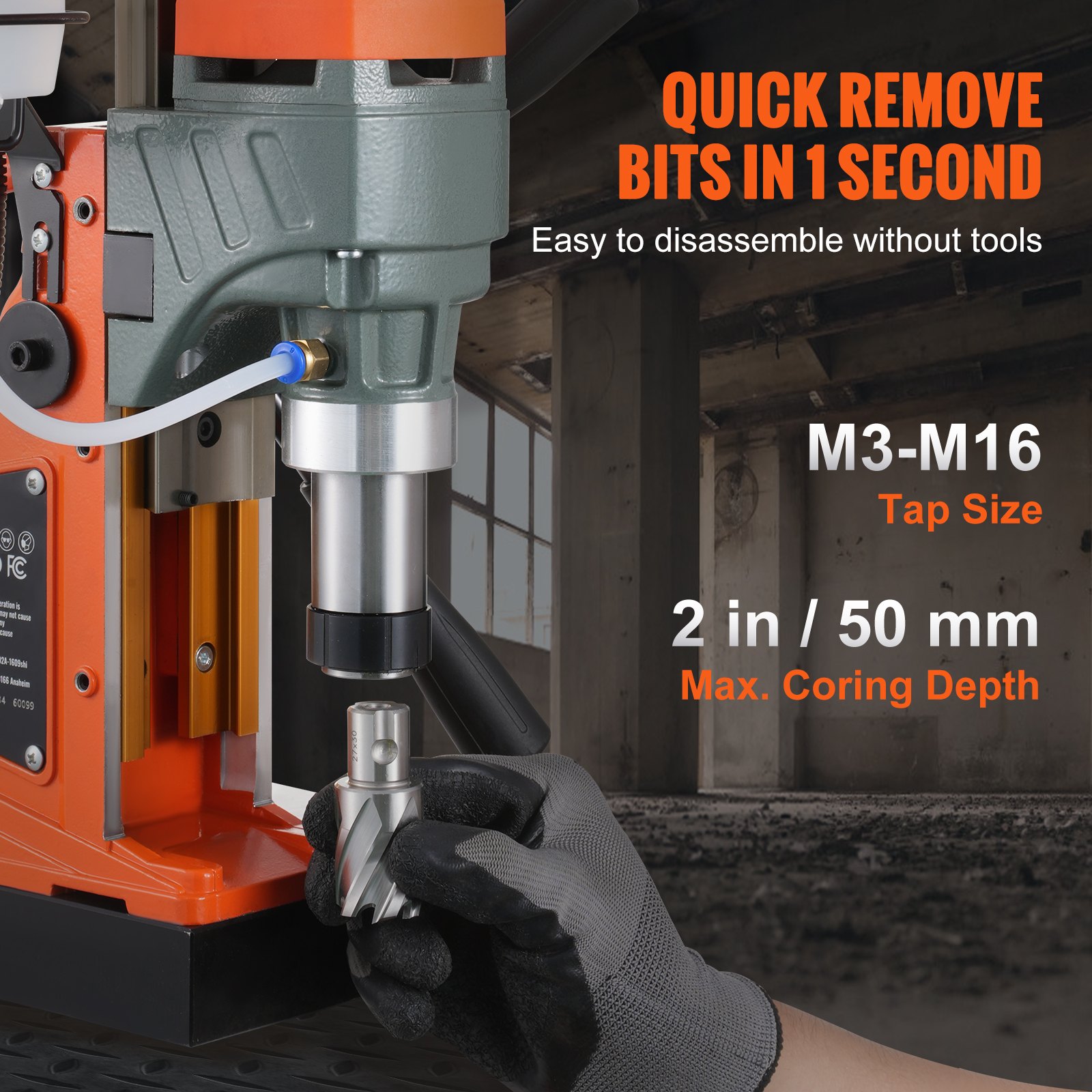

• Borekronen skal være skarp. Når du monterer det hule bor, skal du sætte den centrale nål i det hule bor, montere det hule bor på udgangsakslen, og til sidst stramme fastgørelsesskruen for at fastgøre det hule bor.
• Placer magnetboremaskinen nær den ønskede boreposition, sæt stikket i stikkontakten, juster borekronen med bearbejdningspositionen, og tænd derefter for elektromagnetkontakten, så elektromagneten kan absorberes på overfladen af ​​magnetiske materialer såsom stål (pladetykkelse mere end 15 mm).
  (Vær opmærksom på at vælge passende adsorptionsmaterialer, sørg for, at der ikke er snavs på adsorptionsoverfladen, og kontroller, om den magnetiske kraft er normal.)
• Maskinen skal være fastgjort med en sikkerhedssele, når der arbejdes på siden eller toppen.
• Træk den ene ende af sikkerhedsselen ind i hullet til håndtaget på stellet, bind den anden ende til den stærke ramme, og spænd den derefter fast i fastgørelseselementerne (prøv at trække med hånden, den må ikke være løs og forskudt).
• Tænd for tænd/sluk-knappen for at kontrollere, om borekronen slår, og om lyden er stabil. Hvis alt er normalt, skal du først åbne vandventilen, så skærevæsken i olien kan løbe ud, og derefter dreje håndtaget for at tilføre. (Bemærk: Åbn ikke vandventilen, når du arbejder i side- og toppositionerne)
• Fodringen skal være langsom i starten. Anstreng dig ikke for hårdt i tilfælde af overbelastning.
• Hvis motoren pludselig stopper eller sætter sig fast på grund af en fejl, skal boremaskinens kontrolkontakt straks slukkes (Bemærk: Sluk ikke for elektromagnetkontakten 5). Efter kontinuerlig brug i 2-3 timer skal du hvile for at forhindre, at det elektromagnetiske sæde brænder ud på grund af overophedning.
• Når kulbørsten er slidt, skal den udskiftes i tide (begge bør udskiftes samtidigt).

NEDKØLING OG JUSTERING AF SPORET

1. Fastgør B1 ved B, og forbind derefter B2 med B1 og C.

2. Drej joysticket for at afgøre, om skinnens tæthed opfylder borekravene. Hvis tætheden ikke er ideel, kan du justere den med den åbne og unbrakonøgle i forsatsen.

• Løsn sekskantmøtrikken på sted A med en åben skruenøgle.
• Brug unbrakonøglen til at justere stilleskruen ved A, og drej joysticket 7 samtidigt for at mærke, om sporets tæthed når den ideelle boretilstand.
• Efter justering spændes unbrakomøtrikken ved A med gaffelnøglen.

BemærkSporets tæthed er blevet justeret, før den forlod fabrikken. Hvis der ikke har været kraftige vibrationer, fald eller andre forhold, må den ikke justeres.

FEJLFINDINGSANVISNING

VEDLIGEHOLDELSE OG OPBEVARING

BEMÆRK: Fjern stikket før vedligeholdelse.

1. Rengør bunden af ​​magnetsædeboremaskinen efter hver brug, og opbevar den korrekt.
2. Smør venligst banen i tide, når rutsjebanen ikke er jævn.
3. Kontroller venligst den elektriske beskyttelsesanordning regelmæssigt.
4. Om jordforbindelsen er pålidelig.
5. Tjek venligst ind til tiden i regntiden.

KOMPONENTTABEL
