Manual til solcelleopladningsregulator

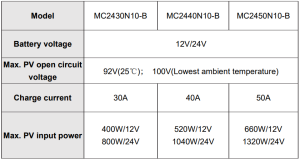

STYRELEKTRONIK MC2430N10-B/ MC2440N10-B/ MC2450N10-B

SIKKERHEDSINSTRUKTIONER

1. Den gældende spænding på regulatoren overstiger sikkerhedsspændingen for menneskekroppen, så læs venligst manualen omhyggeligt før brug, og betjen kun regulatoren efter gennemført sikkerhedstræning.
2. Ingen dele inde i controlleren skal vedligeholdes eller repareres. Brugeren må ikke skille controlleren ad eller reparere den.
3. Installer controlleren indendørs for at forhindre eksponering for komponenter og vand i at trænge ind i controlleren.
4. Installer venligst controlleren et godt ventileret sted for at forhindre, at kølepladen overopheder.
5. Det anbefales at bruge en korrekt sikring eller afbryder uden for styreenheden.
6. Sørg for at afbryde ledningerne til PV-panelet og sikringen eller afbryderen nær batteriterminalen før installation og justering af ledningsføringen af ​​controlleren.
7. Kontrollér, at alle ledninger er tætte efter installationen for at undgå fare for varmeophobning på grund af dårlige forbindelser.

1. INDLEDNING

1.1 Oversigt

• Med brancheførende Power Catcher MPPT-teknologi muliggør MC-seriens solcelleladeregulator maksimal energisporing for solpaneler. Denne teknologi gør det muligt for regulatoren hurtigt og præcist at spore det maksimale effektpunkt for PV-paneler i ethvert miljø, opnå den maksimale energi fra solpaneler i realtid og øge solenergisystemets energiudnyttelseseffektivitet betydeligt.
• Dette produkt kan tilsluttes en ekstern LCD-skærm eller et Bluetooth-kommunikationsmodul og en øvre computer på en pc for dynamisk visning af driftsstatus, driftsparametre, regulatorlogge, kontrolparametre osv. Brugeren kan slå forskellige parametre op og ændre kontrolparametrene efter behov for at imødekomme forskellige systemkrav.
• Controlleren anvender en standard Modbus-kommunikationsprotokol, hvilket gør det nemt for brugeren at se og ændre systemets parametre. Samtidig tilbyder virksomheden gratis overvågningssoftware, der kan maksimere brugernes bekvemmelighed og opfylde forskellige behov for fjernovervågning.
• Styringen har en generel elektronisk selvtest ved fejl og kraftige elektroniske beskyttelsesfunktioner, der minimerer komponentskader på grund af installationsfejl og systemfejl.

1.2 Funktioner i solcelleopladningsregulatoren

• Power Catchers teknologi til sporing af maksimale effektpunkter gør det muligt for controlleren at spore solpanelernes maksimale effektpunkter, selv i et komplekst miljø. Sammenlignet med traditionel MPPT-sporingsteknologi kan den prale af hurtigere responshastighed og højere sporingseffektivitet.
• En indbygget MPPT-algoritme (Maximum Power Point Tracking) kan øge energiudnyttelseseffektiviteten af ​​et solcelleanlæg betydeligt, hvilket er omkring 15 % til 20 % højere end traditionel PWM-opladning.
• Den har en aktiv regulering af ladespændingen. Ved batteriafbrydelse eller overopladningsbeskyttelse i litiumbatteriets BMS vil styreenhedens batteriterminal udsende den nominelle ladespændingsværdi.
• MPPT-sporingseffektiviteten er op til 99.9%.
• Takket være avanceret digital strømforsyningsteknologi er kredsløbets energiomdannelseseffektivitet så høj som 98 %.
• Den fås i flere batterityper og understøtter opladningsprocedurer for forskellige typer batterier, såsom lithium-, kolloid-, forseglede, ventilerede osv.
• En strømbegrænset opladningstilstand er tilgængelig. Når solpanelets effekt er for stor, og ladestrømmen er højere end den nominelle værdi, reducerer controlleren automatisk opladningseffekten, så solpanelet kan fungere ved den nominelle ladestrøm.
• Understøtter automatisk identifikation af blybatterispænding.
• En ekstern LCD-skærm eller et Bluetooth-modul kan tilsluttes for at se udstyrets driftsdata og status, og ændring af controllerparametre understøttes.
• En valgfri indbygget Bluetooth-funktion kan se udstyrets driftsdata og status og understøtte ændring af controllerparametrene.
• En valgfri indbygget CAN-funktion kan se udstyrets driftsdata og status og understøtte ændringer i styreenhedens parametre.
• Understøtter standard Modbus-protokol for at opfylde kommunikationsbehov i forskellige situationer.
• Den indbyggede overtemperaturbeskyttelsesmekanisme sikrer, at når temperaturen overstiger enhedens indstillede værdi, falder ladestrømmen lineært med temperaturen, hvorved regulatorens temperaturstigning reduceres og højtemperaturskader undgås.
• Temperaturkompensation og automatisk justering af opladnings- og afladningsparametre hjælper med at forbedre batteriets levetid.
• Kortslutningsbeskyttelse mod solpaneler, beskyttelse mod åbent kredsløb på batteriet, TVS-lynbeskyttelse osv.

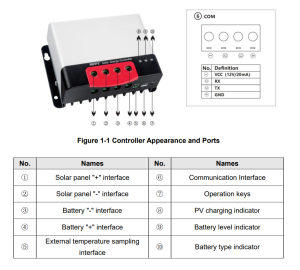

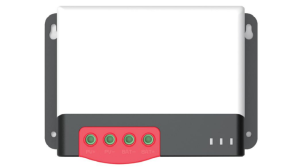

1.3 Udseende

1.4 Introduktion til MPPT-teknologi

Maximum Power Point Tracking (MPPT)-systemet er en avanceret opladningsteknologi, der gør det muligt for solpanelet at producere mere energi ved at justere driftsforholdene for det elektriske modul. På grund af solcellepanelernes ikke-lineære egenskaber er der et maksimalt energioutputpunkt (maksimalt effektpunkt) for et panel på dets kurve.

Traditionelle styreenheder (switch-opladningsteknologi og PWM-opladningsteknologi) kan ikke opretholde batteriopladningen på dette tidspunkt; derfor kan solpanelets maksimale energi ikke opnås. Solcelleopladningsregulatoren med MPPT-styringsteknologi kan dog spore panelets maksimale effektpunkt til enhver tid for at opnå den maksimale energi til at oplade batteriet.

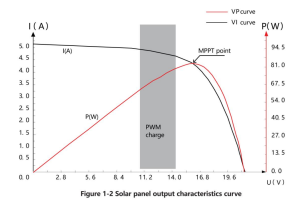

Tag et 12V-system som eksempel. Solpanelets spidsspænding (Vpp) er omkring 17V, mens batterispændingen er omkring 12V.

Generelt, når controlleren oplader batteriet, er solpanelets spænding omkring 12V og bidrager ikke fuldt ud til dens maksimale effekt. MPPT-controlleren kan dog overvinde dette problem. Den justerer konstant solpanelets indgangsspænding og strøm for at opnå den maksimale indgangseffekt.

Sammenlignet med den traditionelle PWM-controller kan MPPT-controlleren levere solpanelets maksimale effekt og dermed give en større ladestrøm. MPPT-controlleren kan generelt forbedre energiudnyttelsen med 15% -20% sammenlignet med PWM-controlleren.

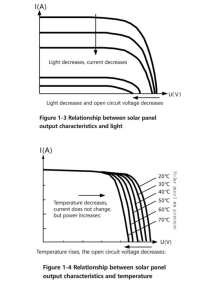

Derudover ændrer det maksimale effektpunkt sig ofte på grund af forskellen i omgivelsestemperatur og lysforhold. MPPT-controlleren kan justere parametre i henhold til forskellige situationer fra tid til anden for at holde systemet tæt på dets maksimale arbejdspunkt.

Hele processen er fuldautomatisk og kræver ingen brugerjusteringer.

1.5 Introduktioner til opladningsfaser

Som et af opladningstrinene kan MPPT ikke bruges alene. En kombination af boost, flydende opladning, udligningsopladning og andre opladningsmetoder er normalt nødvendig for at fuldføre batteriets opladning. En komplet opladningsproces inkluderer hurtig-, holde- og flydende opladning.

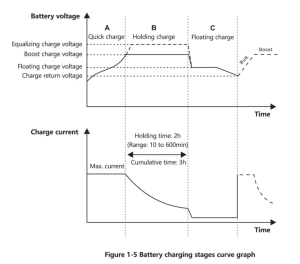

Ladekurven er vist nedenfor:

a) Hurtig opladning

I hurtigopladningsfasen har batterispændingen endnu ikke nået den indstillede værdi for fuld ladespænding (dvs. udlignings-/boost-ladespænding), og controlleren vil udføre MPPT-opladning, hvilket vil give maksimal solenergi til at oplade batteriet. Når batterispændingen når den forudindstillede værdi, starter konstantspændingsopladningen.

b) Opbevaringsgebyr

Når batterispændingen når den indstillede værdi for holdespænding, vil controlleren udføre konstant spændingsopladning. Denne proces vil ikke længere omfatte MPPT-opladning, og ladestrømmen vil gradvist falde med tiden. Holdeopladningen sker i to faser, dvs. udligningsopladning og boost-opladning. De to faser udføres uden gentagelse, hvor udligningsopladningen startes én gang hver 30. dag.

• Boost-opladning

Standardvarigheden for boost-opladningen er 2 timer. Kunden kan også justere holdetiden og den forudindstillede værdi for boost-spændingspunktet i henhold til de faktiske behov. Systemet skifter til flydende opladning, når varigheden når denne værdi.

• Udligningsopladning

Advarsel: Eksplosionsfare!

Udligningsventilerede blybatterier kan generere eksplosive gasser. Batterirummet skal derfor være godt ventileret. Forsigtig: Beskadigelse af enheden!
Udligning kan øge batterispændingen til niveauer, der kan beskadige følsomme DC-belastninger. Det er nødvendigt at kontrollere, at den tilladte indgangsspænding for alle systembelastninger er større end den indstillede værdi for udligningsladning.

Advarsel: Skade på enheden!

Overopladning og for stor gasudvikling kan beskadige batteripladerne og forårsage, at aktive stoffer på batteripladen falder af. Udligningsladning kan forårsage skade, hvis spændingen er for høj, eller tiden er for lang. Kontroller venligst omhyggeligt de specifikke krav til det batteri, der anvendes i systemet.

Visse typer batterier drager fordel af regelmæssig udligningsopladning, som kan omrøre elektrolytter, afbalancere batterispændingen og fuldføre kemiske reaktioner.

Udligningsopladning øger batterispændingen til over standardspændingen, hvilket forårsager fordampning af batteriets elektrolyt. Hvis det registreres, at styreenheden automatisk styrer det næste trin, som er udligningsopladningen, vil udligningsopladningen vare i 120 minutter (standard). Udlignings- og boost-opladningerne gentages ikke i en fuld opladningsproces for at undgå for meget gasudvikling eller overophedning af batteriet.

1. Når systemet ikke kan stabilisere batterispændingen kontinuerligt ved en konstant spænding på grund af påvirkning fra installationsmiljøet eller belastningen, vil controlleren akkumulere tid, indtil batterispændingen når den indstillede værdi. Når den akkumulerede tid når 3 timer, vil systemet automatisk skifte til flydende opladning.
2. Hvis controllerens ur ikke er kalibreret, vil controlleren udføre regelmæssige udligningsopladninger i henhold til dens interne ur.

Flydende opladning

Den flydende opladning udføres efter holdeopladningsfasen, hvor controlleren reducerer batterispændingen ved at reducere ladestrømmen og lade batterispændingen forblive på den indstillede værdi for flydende opladning.

Under den flydende opladningsfase oplades batteriet ved en meget lav spænding for at opretholde sin fulde opladningstilstand. I denne fase kan belastningen modtage næsten al solenergi. Hvis belastningen overstiger solpanelets energi, kan controlleren ikke opretholde batterispændingen i den flydende opladningsfase. Når batterispændingen er så lav som genopladningsindstillingspunktet, vil systemet afslutte den flydende opladningsfase og gå tilbage til hurtigopladningsfasen.

2. Installation af solcelleladeregulator

2.1 Forholdsregler ved installation

Vær meget forsigtig, når du monterer batteriet. Brug beskyttelsesbriller, når du monterer det ventilerede blysyrebatteri. Skyl batterisyren med rent vand, når du rører ved det. Undgå at placere metalgenstande i nærheden af ​​batteriet for at forhindre kortslutning.

Der kan dannes syregas, når batteriet oplades.

Sørg derfor for god ventilation. Batteriet kan generere brandfarlig gas. Holdes væk fra gnister. Undgå direkte sollys og indtrængen af ​​regnvand ved udendørs installation. Dårlige tilslutningspunkter og korroderede ledninger kan forårsage ekstrem varme, der smelter ledningens isoleringslag, brænder de omgivende materialer og endda forårsager brand. Derfor er det nødvendigt at sikre, at stikkene er strammet, og at ledningerne helst fastgøres med en kabelbinder for at undgå løse stik forårsaget af ledningsrystelser.

Komponentens udgangsspænding kan overstige menneskekroppens sikkerhedsspænding i systemledningerne. Det er derfor nødvendigt at bruge isoleret værktøj og sikre, at hænderne er tørre. Batteriterminalen på controlleren kan tilsluttes enten et enkelt batteri eller en batteripakke. Efterfølgende instruktioner i manualen er for et enkelt batteri, men gælder også for en batteripakke. Overhold batteriproducentens sikkerhedsanbefalinger. Systemforbindelsesledningerne vælges i henhold til en strømtæthed på højst 4A/mm2. Sørg for, at controlleren er jordforbundet.

2.2 Ledningsspecifikationer

Ledningsføring og installation skal overholde nationale og lokale el-forskrifter. PV- og batteritilslutningsledninger skal vælges i henhold til den nominelle strøm. Se følgende tabel for ledningsspecifikationer:

2.3 Installation og ledningsføring

Advarsel:

• Fare, eksplosion! Installer aldrig styreenheden og et ventileret batteri i det samme lukkede rum! Installer den heller ikke i et lukket sted, hvor der kan samle sig batterigas.
• Fare, højspænding! Fotovoltaiske paneler kan generere meget høje tomgangsspændinger. Afbryd afbryderen eller sikringen før ledningsføring, og vær meget forsigtig under ledningsføringen.

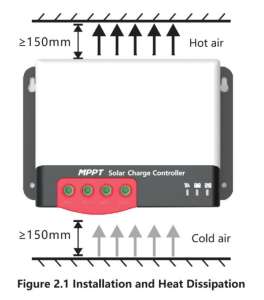

• Når du installerer regulatoren, skal du sørge for, at der er tilstrækkelig luftstrøm gennem regulatorens køleplade, og efterlade mindst 150 mm over og under regulatoren for at sikre naturlig konvektion og varmeafledning. Hvis den installeres i en lukket boks, skal du sikre pålidelig varmeafledning gennem boksen.



Trin 1: Vælg en installationsplacering

Undgå at installere controlleren et sted uden direkte sollys, høje temperaturer og vand, og sørg for god
ventilation omkring controlleren.

Trin 2Marker monteringspositionen i henhold til controllerens monteringsmål – bor 4 monteringshuller i den passende størrelse ved de fire markeringer. Fastgør skruerne i de to øverste monteringshuller.

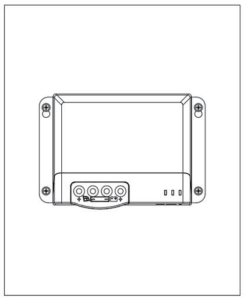

Trin 3: Fastgør controlleren

Juster controllerens fastgørelseshuller med de to forudmonterede skruer, og hæng controlleren op. Fastgør derefter de to nederste skruer.

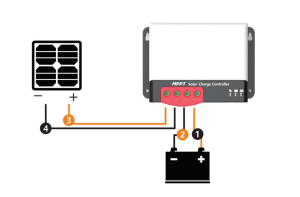

Trin 4: ledning

Af hensyn til installationssikkerheden anbefaler vi en ledningsføringsrækkefølge som følger; ledningsføring i andre rækkefølger end denne vil dog ikke beskadige regulatoren.

Advarsel:

• Fare for elektrisk stød! Vi anbefaler kraftigt at tilslutte en sikring eller afbryder til PV-panelet og batteriterminalen for at forhindre fare for elektrisk stød under ledningsføring eller fejlfunktion, og sørg for at sikringen eller afbryderen er frakoblet før ledningsføring.
• Højspændingsfare! Fotovoltaiske paneler kan generere meget høje tomgangsspændinger. Afbryd afbryderen eller sikringen før ledningsføring, og vær meget forsigtig under ledningsføringen.
• Eksplosionsfare! Hvis batteriets positive og negative terminaler og de tilsluttede ledninger kortsluttes, kan det forårsage brand eller eksplosion. Vær meget forsigtig under betjening. Tilslut først batteriet og derefter solpanelet. Følg metoden med "+" først og derefter "-" ved ledningsføring.

Når alle ledninger er tilsluttet korrekt og pålideligt, skal du kontrollere, om ledningerne er korrekte, og om polariteten er omvendt. Efter bekræftelse skal du tilslutte batteriets sikring eller afbryder og kontrollere, om LED-indikatoren lyser. Hvis ikke, skal du straks afbryde sikringen eller afbryderen og kontrollere, om ledningerne er korrekte.

Når batteriet er korrekt opladet, skal du tilslutte solpanelet. Hvis der er tilstrækkeligt sollys, vil opladningsindikatoren på controlleren lyse konstant eller blinke, og batteriet vil begynde at oplades.

Advarsel: Når controlleren har holdt op med at oplade i 10 minutter, kan omvendt polaritet på batteriet beskadige controllerens interne komponenter.

Bemærk:

1) Bemærk at batterisikringen skal installeres så tæt som muligt på batteripolen. Den anbefalede afstand er ikke mere end 150 mm.

2) Batteritemperaturen er 25°C (fast værdi), når regulatoren ikke er tilsluttet en fjerntemperatursensor.

3. PRODUKTBETJENING OG -VISNING

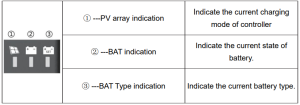

3.1 LED indikatorer

Der er i alt tre indikatorer på controlleren.

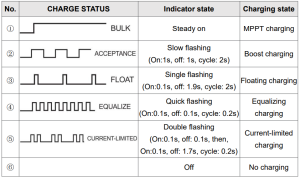

PV-panelindikator

BAT-indikator

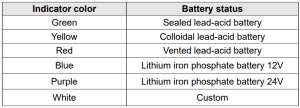

BAT-typeindikation

3.2 Tasternes betjening

Der er en knap på controlleren, som bruges sammen med batteritypeindikatoren til at vælge batteritype. Den specifikke driftstilstand er som følger:

Tryk og hold tasten nede i 8 sekunder i den aktuelle driftstilstand. Batteritypeindikatoren (den viste farve er den samme som den tidligere gemte batteritype) begynder at blinke (controlleren slukker for opladning og andre funktioner og går i inaktiv tilstand). På dette tidspunkt, hver gang der trykkes på tasten, skifter batteritypeindikatoren til en farve, der svarer til en batteritype.

Når du har valgt batteritype, skal du trykke på tasten og holde den nede i 8 sekunder, eller udelade den i 15 sekunder. Derefter gemmer controlleren automatisk den aktuelt indstillede batteritype og skifter til normal driftstilstand.

Hvis du desuden trykker på tasten og holder den nede i 20 sekunder, vil controlleren gendanne fabriksindstillingerne.

3.3 TTL-kommunikation

Brugere kan bruge eksternt kommunikationsudstyr (såsom Bluetooth BT-2) eller en kommunikationsprotokol til at udføre dataovervågning, parameterindstilling og andre operationer for controlleren via porten. Grænsefladen er defineret som følger:

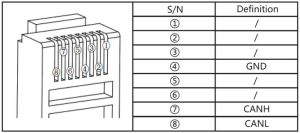

3.4 CAN-kommunikation

Valgfri indbygget CAN-kommunikationsfunktion og RV-C-protokol.

4. Beskyttelse og vedligeholdelse af solcelleladeregulatorer

4.1 Protections

• Vandtætningsbeskyttelse.

Bedømmelse: IP32

• Beskyttelse mod begrænset indgangseffekt.

Når solpanelets effekt er højere end den nominelle værdi, begrænser regulatoren solpanelets effekt inden for det nominelle effektområde for at forhindre skader forårsaget af overstrøm, og regulatoren går i strømbegrænsende ladning.

• Beskyttelse mod omvendt polaritet på batteriet.

Hvis batteriets polaritet er omvendt, vil systemet ikke fungere, men det vil ikke brænde controlleren ud.

• PV-indgangsspændingen er for høj

Hvis spændingen ved PV-panelets indgangsende er for høj, vil controlleren automatisk slukke for PV-indgangen.

• Kortslutningsbeskyttelse ved PV-indgang

Hvis spændingen ved PV-panelets indgangsende kortsluttes, vil controlleren afbryde opladningen; når kortslutningen er fjernet, vil opladningen automatisk genoptages.

• Beskyttelse mod omvendt polaritet på PV-indgang

Når polariteten på PV-panelet vendes, vil regulatoren ikke blive beskadiget, og den normale drift vil fortsætte, efter at ledningsfejlen er rettet.

• Beskyttelse mod omvendt opladning om natten.

Undgå at batteriet aflades gennem solpanelet om natten.

• TVS lynbeskyttelse
• Over-temperatur beskyttelse

Ladeeffekten reduceres eller stoppes, når regulatorens temperatur overstiger den indstillede værdi.

4.2 Systemvedligeholdelse

• Inspektioner anbefales to gange om året for at opretholde regulatorens bedste langsigtede ydeevne.
• Sørg for, at luftstrømmen omkring controlleren ikke er blokeret, og fjern eventuelt snavs eller affald fra kølepladen.
• Kontroller, om isoleringslagene på alle blotlagte ledninger er beskadiget på grund af soleksponering, friktion med andre genstande i nærheden, råd, ødelæggelse forårsaget af insekter eller gnavere osv. Hvis det er tilfældet, er det nødvendigt at reparere eller udskifte ledningen.
• Kontroller, om indikatorerne stemmer overens med enhedens funktioner. Der bør træffes korrigerende foranstaltninger for eventuelle funktionsfejl eller fejlindikationer, hvis det er nødvendigt.
• Kontrollér alle ledningsterminaler for korrosion, isoleringsskader, tegn på høj temperatur eller afbrænding/misfarvning.
• Spænd terminalskruerne.
• Kontroller for snavs, insektreder og korrosion, og rengør efter behov.
• Hvis lynaflederen svigter, skal den udskiftes for at beskytte styreenheden og andre brugerenheder mod at blive beskadiget af lynnedslag. Vær opmærksom på at korrigere eventuelle funktionsfejl eller fejlindikationer, hvis det er nødvendigt.

AdvarselFare, risiko for elektrisk stød! Sørg for, at alle strømforsyninger til controlleren er afbrudt, før du kontrollerer eller udfører betjening som beskrevet ovenfor.

5. Tekniske parametre for solcelleopladningsregulator

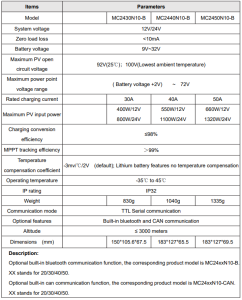

5.1 Elektriske parametre

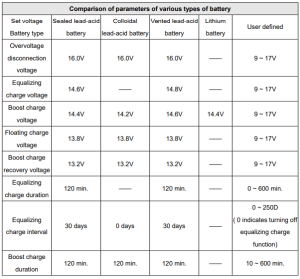

5.2. Standardparametre for batteritype

Hvis der anvendes et brugerdefineret batteri, er systemets standardspændingsparametre de samme som for det forseglede blybatteri. Følgende logik skal følges, når du ændrer batteriets opladnings- og afladningsparametre:

Overspændingsafbrydelsesspænding > ladegrænsespænding ≥ udligningsladespænding ≥ boost-ladespænding ≥ flydende ladespænding > boost-ladegendannelsesspænding;

Overspændingsafbrydelsesspænding > Overspændingsafbrydelsesgenoprettelsesspænding;

6. Effektivitetskurve for solcelleopladningsregulator

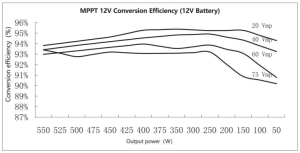

6.1 12V-system

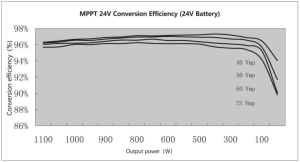

6.2 24V-system

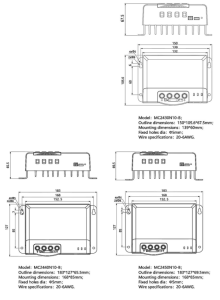

7. Produktmål for solcelleladeregulator
